Une maquette BIM n’a de valeur que si ses données parviennent réellement aux équipes qui construisent sur le terrain. Trop souvent, les modèles restent au bureau tandis que les chantiers travaillent avec des plans papier ou une version dépassée du projet. C’est précisément à ce moment que surviennent les reprises de travaux, les conflits techniques et les retards.
Des solutions terrain pour la construction permettent de combler cet écart en reliant directement la conception au chantier. Les données d’implantation, de contrôle et de récolement circulent dans les deux sens entre le bureau et le terrain, grâce à des instruments capables de lire et d’alimenter la maquette numérique.
Sur de nombreux projets, le BIM n’est déjà plus une option laissée à l’appréciation des entreprises : il est exigé contractuellement par le maître d’ouvrage ou l’entreprise générale. Dans ce contexte, s’appuyer sur des instruments de terrain compatibles BIM devient une condition de compétitivité, et non plus un simple confort de travail.
Les solutions Leica Geosystems, notamment les stations totales robotisées Leica iCON iCR, les instruments de construction Leica iCON iCS et la gamme de scanners 3D Leica RTC Series, ont été développées pour répondre à cet enjeu : transmettre des données de conception fiables aux équipes terrain et intégrer les données réelles du chantier dans le modèle BIM.
EN BREF |
| • Une solution BIM terrain relie la maquette numérique au chantier grâce à des instruments qui lisent et alimentent le modèle BIM (formats IFC). |
| • Leica iCON iCR70/80 : station totale robotisée pour l’implantation de précision sur le gros œuvre (fondations, structures, réseaux MEP). |
| • Leica iCON iCS20/50 : robot de construction pour l’implantation sur le gros œuvre ou le second œuvre ainsi que les finitions intérieures, avec les accessoires vPole et vPen. |
| • Leica RTC Series : la nouvelle gamme de scanners 3D (RTC300, RTC500, RTC700) pour capturer la réalité du chantier et vérifier la conformité avec la maquette (Scan-to-BIM). |
| • Bénéfices : moins de reprises, détection précoce des conflits, livraison plus rapide des projets, gains mesurables par corps de métier (mécanique, électricité, plomberie). |
| • Les experts Topocenter vous accompagnent dans vos projets : démonstration, audit, location d’équipements et support technique local. |
Qu’est-ce qu’une solution BIM terrain dans la construction ?
Le BIM (ou Building Information Modeling) est une méthode qui permet de créer, gérer et exploiter des informations numériques structurées tout au long du cycle de vie d’un bâtiment, depuis la conception jusqu’à l’exploitation.
Les maquettes BIM permettent aux architectes, bureaux d’études, géomètres et entreprises de construction de travailler à partir d’une source de données commune plutôt que de documents séparés et souvent contradictoires.
Pour un décideur, la question essentielle n’est pas la maquette elle-même, mais l’instrument qui va la matérialiser sur le chantier : la précision de l’implantation, la fiabilité du contrôle et la capacité à vérifier la conformité avant qu’une erreur ne devienne coûteuse.
De la modélisation 3D à la vérification terrain
À l’origine, les outils numériques servaient principalement à visualiser un projet en 3D. Aujourd’hui, le BIM couvre :
- la 3D : modélisation
- la 4D : planification des travaux
- la 5D : gestion des coûts
- le contrôle terrain et le suivi de réalisation
La véritable valeur du BIM apparaît lorsque la maquette est comparée aux conditions réelles du chantier, grâce à des instruments qui lisent nativement les modèles et remontent des données de terrain fiables, afin de valider la conformité des ouvrages.
Pourquoi les équipes de construction équipent-elles leurs chantiers de stations totales et de scanners connectés au BIM ?
Trois facteurs expliquent cette adoption croissante :
- Une meilleure collaboration
Une station totale ou un scanner capable de lire la maquette facilite les échanges entre les équipes de conception et les équipes chantier : chacun travaille sur la même donnée, actualisée en temps réel. - La détection précoce des conflits
Identifier une collision entre un réseau CVC et une structure, directement depuis l’instrument de terrain, coûte beaucoup moins cher que de la corriger une fois les travaux réalisés. - Des gains de temps et de coûts
L’utilisation d’instruments BIM terrain contribue à réduire les reprises de travaux et les dépassements de planning grâce à une implantation directe et à une meilleure anticipation des problèmes.
L’écosystème de solutions terrain Leica Geosystems
La construction numérique s’organise généralement autour de trois grandes familles d’instruments : la station totale robotisée, le scanner 3D et la station scanning (ou multistation), technologie hybride combinant les deux premières. Chacune répond à un besoin précis – implantation, capture de la réalité, ou solution intermédiaire – et le choix dépend avant tout du type de chantier et du niveau de précision recherché.
Plutôt qu’un instrument unique, Leica Geosystems propose un ensemble de solutions matérielles connectées, capables de lire directement les modèles BIM et de faire circuler les données entre le terrain et le bureau : les stations totales robotisées Leica iCON iCR70 ou 80, les robots de construction Leica iCON iCS20 ou 50 et les scanners 3D comme Leica RTC Series. Ces outils partagent les mêmes informations afin d’éliminer les ressaisies et les erreurs associées.
Leica iCON iCR : les stations totales robotisées pour l’implantation BIM
Les stations totales robotisées Leica iCON iCR (Leica iCR70, Leica iCR80) sont conçues pour l’implantation de précision sur le gros œuvre. Pilotées à un seul opérateur grâce à la technologie ATRplus (Automatic Target Recognition plus) de visée, de verrouillage et de reverrouillage automatique sur prisme, elles permettent de :
- Implanter des lignes pour assises ou lignes au cordeau pour coffrages sur fondations
- Implanter des points directement depuis les modèles BIM basés sur les objets, grâce à l’application Layout Objects (sélection d’une colonne ou d’un tuyau simplement en le touchant sur le contrôleur)
- Implanter les réseaux Maçonnerie Électricité Plomberie (MEP) : positionnement des suspensions et ancrages, traversées de mur et fourreaux, chemins de câbles et tracés de canalisations
- Réaliser les relevés en l’état et les contrôles de conformité directement sur site
- Guider certains engins de chantier (niveleuses, finisseurs, machines à coffrage glissant)
La station Leica iCON iCR80 va plus loin grâce au Dynamic Lock, qui améliore le verrouillage sur des cibles en mouvement, et au PowerSearch pour une acquisition de prisme plus rapide.
Leica iCON iCS : l’implantation robotisée polyvalent
Les instruments Leica iCON iCS (iCS20, iCS50) sont conçus pour l’implantation et le relevé en intérieur comme en extérieur, avec un fonctionnement à un seul opérateur. Associés aux accessoires Leica vPole (compensation automatique de l’inclinaison et détection automatique de hauteur) et Leica vPen (stylet de mesure sans fil pour surfaces réfléchissantes), ils permettent de :
- Implanter des lignes de fondations, structures et façades
- Réaliser l’implantation MEP pour les cloisons, gaines techniques, réseaux intérieurs et préparation des spools préfabriqués avant pose
- Automatiser des routines d’implantation de points au sol ou au plafond, notamment pour les suspensions et ancrages en plafond technique
- Réaliser des relevés en l’état pour les finitions intérieures (cuisines, escaliers, menuiseries)
- Créer des modèles numériques pour plans de travail et crédences
Le logiciel de terrain Leica iCON trades, embarqué sur la tablette CSX8, assure un flux de données fluide entre l’implantation et le modèle BIM, du PDF au fichier IFC.

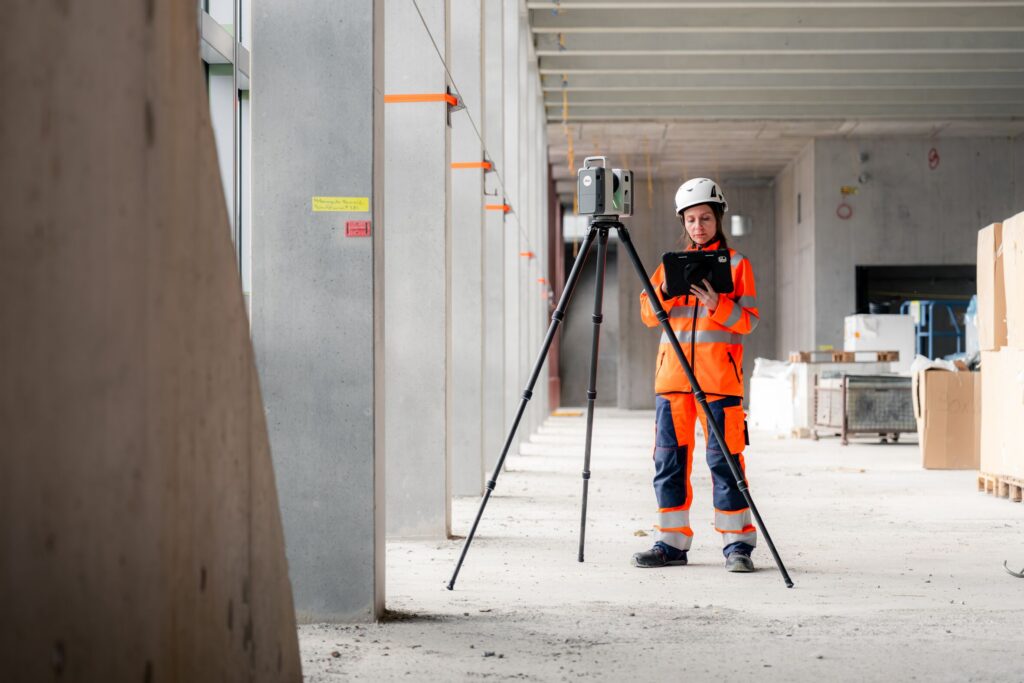

Leica RTC Series : la gamme de scanners 3D pour valider la conformité de la maquette
La nouvelle gamme de scanners laser 3D Leica RTC Series se décline en trois niveaux de performance – Leica RTC300, Leica RTC500 et Leica RTC700 – construits sur une même plateforme technologique, avec une portée allant de 85 à 270 mètres selon le modèle et une capture pouvant atteindre 2 millions de points par seconde. Elle a été conçue pour répondre aux conditions de travail évolutives des chantiers de construction, de topographie et de sécurité publique :
- Capture d’un dôme complet et d’une image sphérique HDR en un temps record
- Alignement automatique des scans sur site grâce au Visual Inertial System (VIS) et à Leica Cyclone FIELD 360
- Connectivité en temps réel avec Hexagon GeoCloud grâce à Livelink, pour partager la donnée entre le terrain et le bureau pendant l’acquisition
- Montée en gamme progressive d’un niveau de performance à l’autre, sans changer de système
Grâce à cette rapidité de capture, la gamme Leica RTC Series devient l’outil de référence pour comparer la réalité du chantier à la maquette BIM et documenter la conformité des ouvrages, quel que soit le modèle choisi.
Du Scan-to-BIM à la validation terrain
Le processus Scan-to-BIM permet de fermer la boucle entre la conception et la construction. Le flux de travail comprend quatre étapes :
- Capturer l’existant sur le terrain avec un scanner 3D.
- Comparer les données acquises à la maquette BIM.
- Identifier les écarts éventuels.
- Mettre à jour le modèle avec les données vérifiées, ou corriger l’implantation .
Ainsi, chaque intervenant travaille à partir d’informations fiables et actualisées.
Capture de la réalité sur chantier
Un scanner de la gamme Leica RTC Series génère un nuage de points extrêmement précis représentant les conditions existantes du chantier. Ce nuage de points devient la référence utilisée pour vérifier la conformité du modèle numérique.
Réduire les reprises grâce à la détection précoce
💡 Prenons un exemple concret.
Un réseau de ventilation est prévu dans une zone structurelle. Sur le terrain, un décalage de seulement six centimètres est détecté grâce au scan réalisé avec un scanner laser Leica RTC300.
Grâce à ce processus Scan-to-BIM, l’anomalie peut être corrigée immédiatement, la station Leica iCON iCR70 ou le robot Leica iCON iCS50 permettant de réimplanter le point exact avant installation.
Sans ce contrôle, ce même problème pourrait entraîner un ordre de modification, des coûts supplémentaires et un retard de planning.
Les avantages des solutions terrain BIM pour la construction
Des instruments connectés au BIM justifient leur investissement grâce à des bénéfices concrets et mesurables pour les responsables de chantier.
Moins d’erreurs et moins de reprises
Le contrôle directement basé sur le modèle, via la station totale ou le scanner, permet d’identifier les écarts dès leur apparition, avant qu’ils ne deviennent coûteux.
Livraison plus rapide des projets
Les équipes travaillent directement à partir des données validées de la maquette, implantées sur le terrain par les instruments Leica Geosystems. Cela réduit les demandes de clarification, accélère les opérations et améliore la fluidité du chantier.
Une meilleure coordination entre les intervenants
La maquette BIM, alimentée par les relevés terrain, devient une source unique de vérité pour :
- Les architectes
- Les bureaux d’études
- Les entreprises générales
- Les équipes travaux
💡 Cette approche limite les conflits d’information et améliore la coordination entre corps d’état.
Des bénéfices concrets selon le corps de métier
Au-delà des gains généraux, chaque corps de métier du second œuvre technique tire des bénéfices spécifiques d’une solution BIM terrain :
- Mécanique et CVC : fabrication de spools et d’assemblages préfabriqués à partir de données d’implantation fiables, réduction du risque de non-conformité en atelier.
- Électricité : installation plus rapide de chemins de câbles, tableaux et réseaux, avec extraction directe des coordonnées XYZ depuis le modèle et suppression du traçage manuel au mètre ruban et au cordeau.
- Plomberie : accès en temps réel au modèle BIM au format IFC sur le terrain, détection immédiate des incohérences avant pose, et formation simplifiée grâce à un fonctionnement à un seul opérateur.
Des solutions adaptées à tous les types de projets
Construction résidentielle et bâtiments tertiaires
Pour les bâtiments résidentiels, commerciaux ou industriels, le robot de construction Leica iCON iCS accompagne les tâches d’implantation et de finition intérieure, tandis que la station Leica iCON iCR prend en charge le gros œuvre. Les principaux bénéfices sont :
- Une implantation plus rapide
- Une meilleure qualité d’exécution
- Une vérification continue des ouvrages réalisés, grâce à la gamme de scanners Leica RTC Series
Même les projets de taille moyenne peuvent profiter de ces avantages sans disposer d’un département BIM dédié.
Infrastructures et génie civil
Les mêmes principes s’appliquent aux infrastructures : collecte de données terrain avec les stations robotisées, capture de la réalité avec la gamme Leica RTC Series, contrôle des réalisations et mise à jour des données projet. Le flux de travail numérique améliore la qualité des opérations quel que soit le type d’ouvrage.
Comment choisir la bonne solution terrain pour votre BIM ?
Avant de déployer une solution BIM terrain, plusieurs critères doivent être analysés afin de garantir un retour sur investissement rapide.
Compatibilité avec votre environnement BIM
Vérifiez la prise en charge des formats standards tels que l’IFC ainsi que la compatibilité avec les solutions CAO et BIM déjà utilisées par vos équipes. Les stations Leica Geosystems embarquent un logiciel de terrain qui lit directement ces formats.
Capacité à gérer les géométries complexes
Les chantiers actuels multiplient les formes non linéaires : murs courbes, façades paramétriques, réseaux en tracé libre. Assurez-vous que l’instrument dispose de routines intégrées et de flux de travail automatisés capables de traiter ces géométries complexes, faute de quoi les gains de précision attendus du BIM seront perdus dès que le projet sort d’une trame orthogonale classique.
Simplicité d’utilisation sur chantier
Les professionnels de terrain ont besoin d’instruments robustes, intuitifs et adaptés aux conditions réelles d’utilisation. Le fonctionnement à un seul opérateur doit pouvoir être exploité rapidement sans formation complexe.
Support local et disponibilité des équipements
L’instrument n’est qu’une partie de la solution. La qualité du support technique, des formations et la disponibilité du matériel – y compris à la location – sont tout aussi essentielles pour assurer la réussite d’un projet.
Démarrez votre projet BIM sereinement
En France, les solutions BIM terrain de Leica Geosystems sont disponibles dans le réseau Topocenter, filiale du groupe Hexagon. Sur de nombreux appels d’offres, la maîtrise d’un flux de travail BIM terrain devient désormais un prérequis contractuel autant qu’un avantage concurrentiel : mieux vaut s’équiper avant que la demande client ne s’impose dans l’urgence.
Demandez une démonstration personnalisée
Que vous souhaitiez déployer votre première station totale robotisée connectée au BIM ou moderniser votre parc actuel, les experts Topocenter peuvent vous accompagner avec :
- Une démonstration personnalisée des solutions BIM
- Un audit de vos besoins
- Une offre adaptée à vos projets
👉 Demandez votre démonstration auprès du réseau Topocenter.
Location d’équipements et assistance chantier
Vous souhaitez tester un flux de travail BIM avant d’investir ? Topocenter propose également :
- La location d’équipements
- L’accompagnement terrain
- Le support technique local
❔ FAQ
Qu’est-ce qu’une solution BIM terrain ?
- Une solution BIM terrain regroupe les instruments – stations totales robotisées, instruments de construction et scanners 3D – capables de lire et d’alimenter une maquette numérique contenant toutes les informations techniques d’un bâtiment tout au long de son cycle de vie.
Quelle est la différence entre une station totale robotisée et un scanner 3D ?
- La station totale robotisée, comme le Leica iCON iCR70/80 ou le robot de construction Leica iCON iCS20/50, servent principalement à implanter des points sur le terrain à partir de la maquette. Le scanner 3D, comme ceux de la gamme Leica RTC Series, capture les conditions existantes sous forme de nuage de points pour les comparer à la maquette et vérifier la conformité.
Qu’est-ce qu’un processus Scan-to-BIM ?
- Un processus Scan-to-BIM exploite les données issues d’un scanner laser, comme ceux de la gamme Leica RTC Series, afin de comparer les conditions réelles d’un ouvrage avec sa maquette BIM.
Combien coûte une solution terrain BIM pour la construction ?
- Le coût dépend du niveau de robotisation choisi, du nombre d’unités et des logiciels de terrain associés. Une étude personnalisée est recommandée pour obtenir un chiffrage précis auprès de Topocenter.
Existe-t-il des solutions d’entrée de gamme ?
- Oui. Leica Geosystems propose plusieurs niveaux de gamme, d’un fonctionnement motorisé à une station totale robotisée haut de gamme, afin de s’adapter à la taille et à la complexité de chaque chantier.
Quels sont les bénéfices d’une solution BIM terrain selon le corps de métier (mécanique, électricité, plomberie) ?
- Pour le corps de métier mécanique et CVC, ces solutions permettent de fabriquer des spools et assemblages préfabriqués avec des données fiables. Pour l’électricité, elles accélèrent l’installation de chemins de câbles et de tableaux en réduisant le travail manuel au mètre ruban. Pour la plomberie, elles offrent un accès en temps réel au modèle BIM au format IFC et une vérification immédiate des données d’implantation avant pose.
Conclusion
Une solution BIM terrain pour la construction atteint pleinement son potentiel lorsqu’elle relie efficacement les données de conception aux opérations terrain. Les stations totales robotisées et les scanners 3D Leica Geosystems permettent d’améliorer la qualité d’exécution, de réduire les reprises et d’accélérer la livraison des projets grâce à une information fiable et partagée.
