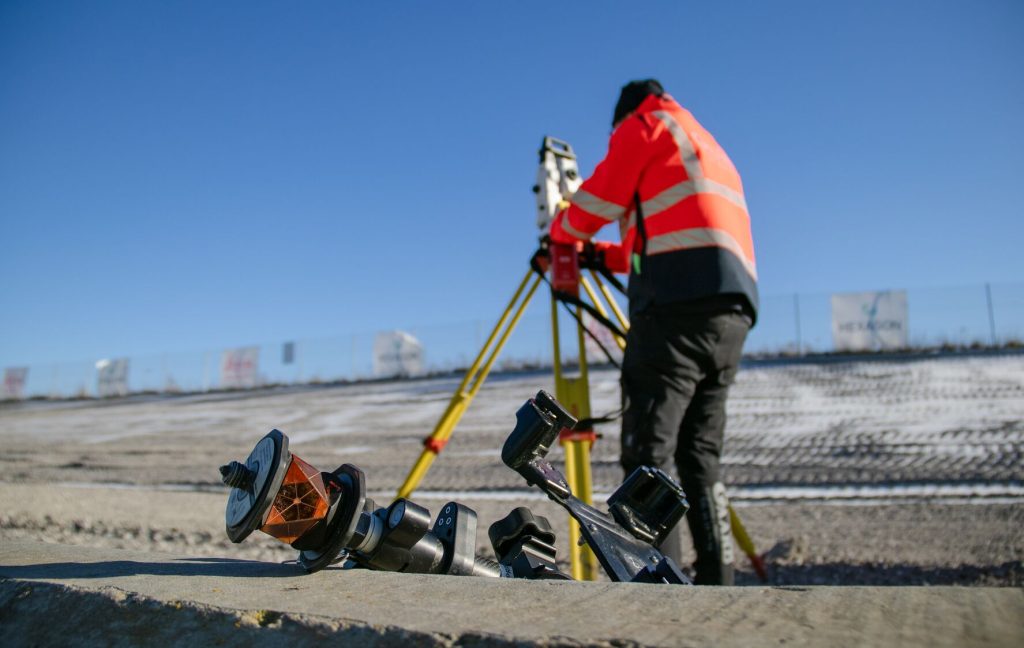

Le prisme réflecteur constitue un élément indispensable des mesures topographiques modernes. Associé à une station totale, il garantit la fiabilité des relevés de terrain et permet d’atteindre une précision millimétrique.
Prisme réflecteur : définition et principe
Un prisme réflecteur est un accessoire optique en verre de haute qualité. Il renvoie vers l’instrument le faisceau laser ou infrarouge émis par la station totale. Ce retour du signal permet le calcul de la distance entre la station et le prisme, ainsi que des angles horizontaux et verticaux nécessaires au positionnement des points.
Le prisme agit comme un miroir de très haute précision. Il ne déforme pas le faisceau, ne l’élargit pas et ne le disperse pas, ce qui préserve la qualité du signal et assure des mesures au millimètre.
Fonctionnement optique du prisme avec la station totale
Le fonctionnement repose sur quelques principes simples d’optique.
Dans le cas le plus courant, le prisme a la forme d’un « coin de cube » : trois faces perpendiculaires entre elles. Lorsque le faisceau issu de la station totale pénètre dans le prisme, il est réfléchi successivement sur ces trois faces puis ressort dans une direction parallèle à celle d’entrée.
Deux conséquences importantes pour la topographie :
- Le faisceau revient vers la station même si le prisme n’est pas exactement perpendiculaire à la ligne de visée.
- L’instrument mesure le temps aller-retour du signal et en déduit la distance avec une précision millimétrique, y compris sur plusieurs centaines de mètres.
La station totale tient compte de la géométrie du prisme grâce à une constante propre à chaque modèle. Un réglage incorrect crée une erreur systématique sur la distance.
La qualité des mesures dépend alors de plusieurs paramètres :
- Qualité du verre optique et du traitement de surface
- Polissage des faces
- Propreté de la surface
- Stabilité de la canne ou du trépied
- Orientation du prisme face à la station totale.
Les principaux types de prismes réflecteurs
Selon les chantiers et les configurations, différents modèles de prismes existent :
- Prisme simple : le plus répandu, monté sur support fixe pour les relevés classiques.
- Mini-prisme : format compact, adapté aux espaces confinés ou aux zones encombrées, parfois associé à un support orientable.
- Prisme circulaire 360° : assemblage de plusieurs prismes pour une réflexion sur tout l’horizon, idéal avec les stations totales robotisées qui suivent automatiquement le prisme.
- Prisme d’auscultation : fixé durablement sur un ouvrage (pont, barrage ou tunnel) pour le suivi des déformations dans le temps.
- Prisme plat ou réflecteur spécifique : pour des configurations particulières ou des montages sur équipement.
Le choix du prisme se fait en fonction de la portée visée, de la configuration du terrain, du niveau de précision attendu, et de la station totale manuelle ou robotisée.
Rôle du prisme dans la chaîne de mesure avec une station totale
Avec une station totale, le prisme joue un double rôle :
- Support de la mesure de distance : la station envoie un faisceau, le prisme le renvoie, l’instrument mesure le temps de parcours et calcule la distance inclinée, puis la distance horizontale et la dénivelée.
- Référence pour le positionnement du point : la station totale mesure aussi les angles horizontaux et verticaux. En combinant ces angles avec la distance, le logiciel interne calcule les coordonnées X, Y, Z du point où se trouve le prisme.
Dans les systèmes actuels, la station totale se combine souvent à un récepteur GNSS. Le GNSS fournit la position absolue du chantier, tandis que le prisme reste la référence pour les mesures relatives de haute précision sur les points à lever.
Réglage du prisme : condition de la précision des relevés
Un prisme mal réglé ruine la précision d’une station totale, même haut de gamme. Le réglage ne constitue pas une formalité, mais une étape de mise en œuvre à part entière.
Enjeux d’un bon réglage
La station totale attend un faisceau qui revient exactement sur son capteur. Si le prisme est décalé, incliné ou mal centré sur la canne, la distance mesurée se trouve faussée. Sur de longues portées, un écart minime au prisme peut se transformer en plusieurs millimètres voire centimètres sur le terrain.
Les conséquences :
- Levés topographiques avec écarts sur les altitudes et les distances
- Implantations de bâtiments ou d’axes avec décalage
- Reprises de mesure et perte de temps
- Dans certains cas, risques pour la sécurité d’un ouvrage ou d’un terrassement
Étapes de réglage
Avant chaque campagne, il est prudent de vérifier :
- La bonne fixation du prisme sur une canne ou un trépied stable
- Le centrage du prisme sur l’axe de la canne
- L’orientation de la face active vers la station totale
- La verticalité de la canne grâce au niveau à bulle
- La hauteur de prisme exacte et sa saisie correcte dans la station
Une vérification régulière pendant la journée limite les dérives dues au vent, aux chocs ou aux déplacements répétés.
Principales applications du prisme réflecteur sur le terrain
Levés topographiques de terrain
L’opérateur se place au point à lever avec le prisme sur une canne. La station reste sur un point connu. À chaque position, la station mesure la distance et les angles, puis calcule les coordonnées du point. Cette méthode sert à :
- Établir des plans topographiques
- Produire des modèles numériques de terrain
- Relever des réseaux apparents ou enterrés
- Préparer des études d’aménagement
Implantations et contrôles d’ouvrages
Le prisme sert aussi à matérialiser sur le terrain les points issus d’un projet : axes de voirie, coins de bâtiment, points de fondations ou réservations techniques.
L’opérateur se place avec le prisme aux coordonnées calculées, la station indique l’écart à corriger, puis le point se matérialise au sol.
Auscultation et suivi de déformations
Des prismes d’auscultation restent fixés sur des ouvrages sensibles (ponts, tunnels, talus, barrages…). La station totale mesure régulièrement les positions de ces prismes. Toute variation au-delà d’un seuil défini signale un déplacement ou une déformation structurelle.
Mesures à grande échelle
Avec des prismes adaptés et une station performante, la portée atteint plusieurs kilomètres dans de bonnes conditions atmosphériques. Ce dispositif convient aux grands linéaires (routes, voies ferrées et lignes électriques) ou aux travaux miniers.
Leica AP20 & TS20 : un duo pour les chantiers exigeants
Les systèmes de mesure deviennent de plus en plus automatisés. Leica Geosystems fait partie des fabricants qui font évoluer l’usage du prisme en associant prisme, capteurs et traitement embarqué pour simplifier le travail sur le terrain.

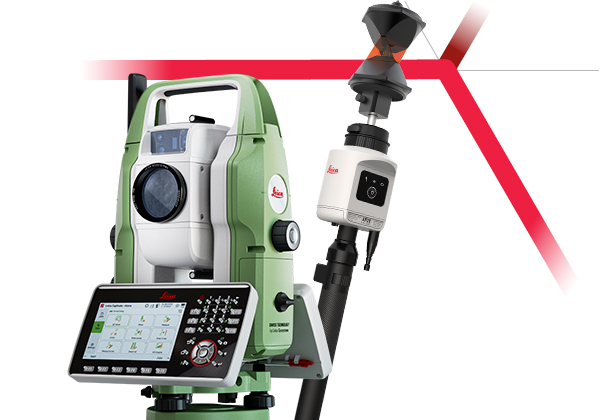

Leica AP20 AutoPole : le système intelligent de canne à prisme
La Leica AP20 AutoPole est un système de canne topographique qui intègre prisme, capteurs et électronique. Il complète les stations totales robotisées et réduit fortement les saisies manuelles liées à la hauteur de canne et au contrôle de la verticalité.
Il répond particulièrement bien aux contraintes actuelles de délais serrés, d’équipes réduites et d’exigence de contrôle :
- Compensation de l’inclinaison de la canne pour mesurer sans mise à la verticale systématique et pour atteindre des points en accès difficile
- PoleHeight, mise à jour automatique de la hauteur de canne dans le logiciel terrain
- TargetID, identification du prisme AP20 par la station, ce qui évite les inversions de cible lorsque plusieurs équipes travaillent sur le même site
La Leica AP20 AutoPole sécurise la qualité des mesures et limite les erreurs humaines.
Leica TS20 : la nouvelle génération de station totale robotisée boostée par l’IA
La station totale robotisée Leica TS20 associe moteurs rapides, recherche de cible assistée par IA et protection IP66. Elle suit automatiquement le prisme, mesure à grande vitesse et transfère les données vers le contrôleur ou le logiciel de terrain.
Même avec un prisme classique, la TS20 offre déjà :
- Un suivi automatique de la cible
- Une cadence de mesure élevée
- La possibilité pour un opérateur unique de piloter le chantier, du levé à l’implantation
La complémentarité Leica AP20 & TS20
Cette combinaison offre une solution homogène pour les relevés et implantations exigeants :
- La Leica TS20 suit automatiquement le prisme AP20, y compris sur des chantiers encombrés ou lors de déplacements rapides
- L’AP20 gère l’inclinaison de la canne et la hauteur de prisme. La station totale robotisée TS20 exploite ces informations et produit des coordonnées fiables sans nouvelle saisie manuelle
- Les risques d’erreurs de saisie (hauteur mal renseignée ou canne pas parfaitement verticale) diminuent nettement
- Un seul opérateur réalise des levés et implantations qui nécessitaient auparavant deux personnes
Pour un bureau d’études, une entreprise de travaux publics ou un cabinet de géomètres, ce duo apporte un gain de productivité sur le terrain, limite les reprises et renforce la traçabilité et la sécurité des ouvrages.
Accessoires, entretien et bonnes pratiques
Accessoires utiles
- Canne de topographie graduée, avec niveau à bulle de qualité
- Trépied solide pour les prismes fixes ou les points de contrôle
- Supports magnétiques ou articulés pour les prismes d’auscultation
- Contrôleur ou tablette pour piloter la station robotisée
Entretien du prisme
Quelques gestes simples prolongent la durée de vie du prisme et préservent la précision :
- Nettoyage du verre avec un chiffon microfibre
- Absence de produits abrasifs
- Vérification régulière des fixations
- Stockage dans un étui de protection, à l’abri des chocs et de l’humidité
- Contrôle périodique sur une distance connue pour vérifier l’absence de dérive
Location et formation
L’investissement dans du matériel topographique haut de gamme reste parfois lourd. Louer votre matériel professionnel via un spécialiste comme Topocenter offre une alternative. Elle permet d’accéder à une station totale TS20, à des prismes performants ou à un système Leica AP20 sans immobiliser de capital.
Les formations professionnelles permettent de maîtriser les techniques de mesure et d’acquérir les bonnes pratiques de terrain. Formez-vous grâce à Topocenter via des sessions spécialisées.
Questions fréquentes
Qu’est-ce qu’un prisme réflecteur en topographie ?
- C’est un accessoire optique en verre de haute qualité qui renvoie vers la station totale le faisceau laser ou infrarouge. Il permet le calcul précis des distances et des angles nécessaires aux relevés topographiques.
Comment fonctionne un prisme réflecteur avec une station totale ?
- La station émet un faisceau vers le prisme. Celui-ci le renvoie vers l’instrument suivant un trajet bien défini. La station mesure le temps aller-retour du signal et calcule la distance, puis utilise les angles pour déterminer les coordonnées du point.
Pourquoi le réglage du prisme a-t-il un impact si fort sur la précision ?
- Un prisme mal centré, incliné ou mal orienté modifie le trajet du faisceau. La distance se trouve alors faussée, ce qui se traduit par des écarts sur les plans, les implantations et les contrôles d’ouvrages.
Que change la Leica AP20 par rapport à un prisme classique ?
- La canne Leica AP20 ajoute des capteurs et des fonctions d’automatisation. Il corrige l’inclinaison de la canne, gère la hauteur de prisme et facilite l’identification de la cible. Associé à une station totale robotisée comme la TS20, il réduit les erreurs humaines et accélère les levés.
Dans quels cas privilégier la combinaison Leica AP20 & TS20 ?
- Cette combinaison convient aux chantiers où la rapidité, la répétabilité et la qualité des données ont un niveau d’exigence élevé : grands aménagements, ouvrages sensibles, projets avec planning serré ou équipes réduites. Elle apporte un gain de temps, une meilleure fiabilité et une organisation plus fluide sur le terrain.
Quelle est la résistance d’un prisme aux chutes ?
- Les cannes topographiques tombent, c’est un fait. Les prismes Leica Geosystems sont testés pour résister à une chute de 2 mètres. Ils suivent un processus de fabrication de 90 étapes durant 6 mois : du verre brut au prisme de qualité Leica !
Les prismes peuvent-ils devenir « aveugles » ?
- Oui ! Si le prisme n’est pas correctement scellé, la végétation et la saleté peuvent s’y introduire et détériorer la réflectivité, en particulier sur les prismes installés de manière permanente dans des environnements difficiles.
4 couches protectrices, dont un revêtement réfléchissant en cuivre, sont appliquées sur les prismes Leica Geosystems, préservant ainsi leur réflectivité.
